LIEBHERR Verzahntechnik GmbH
odvalovací obrážečky s CNC posuvem polohy obrážecího vřetena

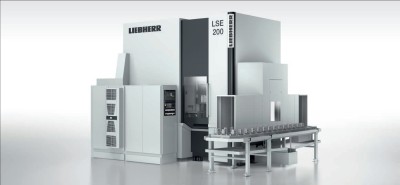

Odvalovací obrážečky řady 2 - LS 200 F/E - 1600 F/E mají posuvnou obrážecí hlavu s velkým rozsahem přestavení polohy. Stroje s označením /E mají navíc NC nastavení úhlu sklonu a větší rozsah pohonů. Stroje jsou přesné, tuhé a lze je vybavit automatickým podáváním dílů. Obrážečka LS 400 EM má ruční nakládání dílů a představuje zajímavý poměr cena/výkon.
Pro stroje řady 2 jsou k dispozici 3 různé obrážecí hlavy:
- LS ..F délka zdvihu 70 mm do modulu 5 mm a délky pojezdu obrážecí hlavy 400 mm
- LS ..E délka zdvihu 120 mm do modulu 8 mm a délky pojezdu obrážecí hlavy 650 mm
- LS ..E délka zdvihu 240 mm do modulu 12 mm a délky pojezdu obrážecí hlavy 300 mm
|
| typ stroje/způsob zpracování | průměr obrobku (mm) | modul (mm) | délka zdvihu (mm) | axiální dráha (mm) |
|
| LS 200 E | 200 | 12/8 | 120/240 | 300/650 |
| LS 200 F | 200 | 12/5 | 120/240/70 | 250/400/600 |
| LS 300 E | 300 | 12/8 | 120/240 | 300/650 |
| LS 300 F | 300 | 12/5 | 120/240/70 | 250/400/600 |
| LS 380 E | 380 | 12/8 | 120/240 | 300/650 |
| LS 380 F | 380 | 12/5 | 120/240/70 | 250/400/600 |
| LS 500 E | 500 | 12/8 | 120/240 | 300/650 |
| LS 500 F | 500 | 12/5/6 | 100/180/215/70 | 250/400/600
|
| LS 400 EM | 400 | 5 | 70 | 275
|
| LS 600 E | 600 | 12/8 | 120/240 | 650/750 |
| LS 600 F | 600 | 12 | 180/240 | 500/950 |
| LS 800 E | 800 | 12/8 | 120/240 | 650/750 |
| LS 800 F | 800 | 12 | 180/240 | 500/950 |
| LS 800 H | 800 | 16/22 | 270/440 | 1100/600 |
| LS 1000 E | 1000 | 12/8 | 120/240 | 650/750 |
| LS 1000 F | 1000 | 12 | 180/240 | 500/950 |
| LS 1000 H | 1000 | 16/22 | 270/440 | 1100/600 |
| LS 1200 E | 1200 | 12/8 | 120/240 | 650/750 |
| LS 1200 F | 1200 | 12 | 180/240 | 500/950 |
| LS 1200 H | 1200 | 16/22 | 270/440 | 1100/600 |
| LS 1400 F | 1400 | 12 | 180/240 | 400/850 |
| LS 1400 H | 1400 | 16/22 | 270/440 | 1100/600
|
